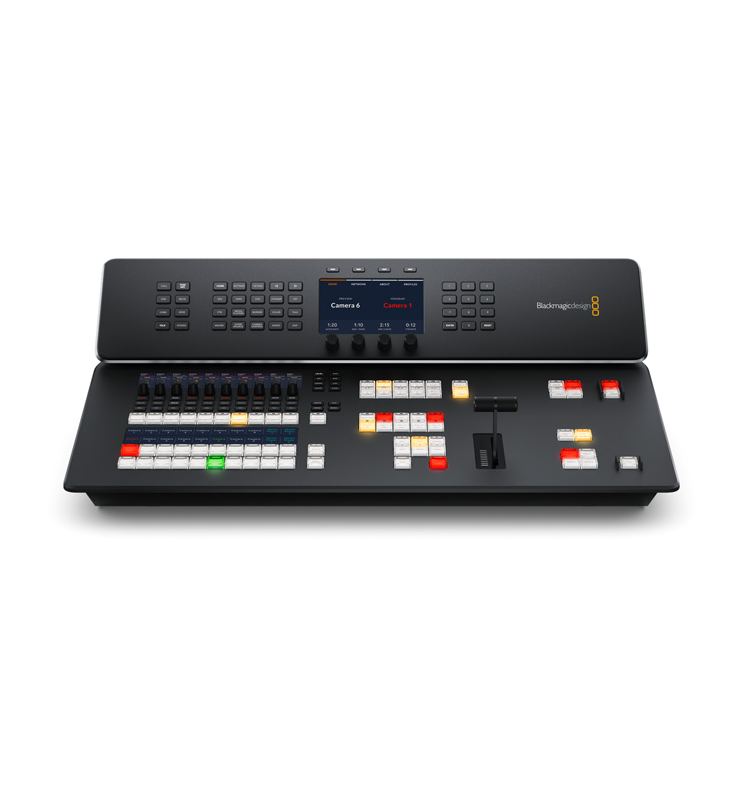

ATEM Television Studio HD8 ISO 2TB - Blackmagic

Entrées vidéo SDI

8

Sorties vidéo SDI

12

Débits SDI

1.5G, 3G

Sorties vidéo HDMI

1

Nombre total d'entrées audio

2 x XLR balanced analog audio,

1 x BNC 32 Ch MADI digital audio,

2 x RCA stereo analog audio,

1 x 5 pin XLR Talkback.

Nombre total de sorties audio

4 x 1/4 inch Jack analog audio,

1 x BNC 64 Ch MADI digital audio, up to 50 active,

1 x 5 pin XLR Talkback.

Entrées audio SDI

4 Ch embedded audio on all SDI inputs.

Sorties audio SDI

2 Ch embedded audio on all SDI outputs.

Connexions timecode

1 x BNC In, 1 x BNC Out.

Entrée de référence

1 x BNC In, 1 x BNC Out.

Tri-Sync or Black Burst.

Synchronisation des entrées vidéo

On all 8 inputs.

Convertisseurs de fréquence d'images et de format

On all 8 inputs.

Sorties aux SDI

2

Sorties programme SDI

1

Sortie Webcam

2 x USB-C supporting 720p or 1080p at PGM frame rate.

Nombre de multi views

1 x 3G-SDI

1 x HDMI

Contrôle à distance

RJ12 supports RS-422

Connexion pour le panneau de contrôle

Ethernet. Direct connection between panel and chassis, or via network.

Générateur de timecode interne

Oui

Réseau d'ordres

RJ45 for 3rd party talkback systems.

Sortie tally

Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).

Ethernet

4 x RJ45 with internet network switch. Supports 10/100/1000 BASE-T.

Interface pour l'ordinateur

2 x USB-C supports USB 3.0 for external drive recording, webcam out, software control, software updates and switcher connection.

Normes vidéo SD

Aucune

Normes de l’entrée vidéo HD

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Conformité aux normes SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B.

Échantillonnage vidéo

4:2:2

Précision des couleurs

10-bit.

Espace colorimétrique

Rec 709

Commutation automatique SDI

Automatically detects between 1.5G-SDI and level A or level B 3G-SDI.

Nombre de rangées Mix Effects

1

Points de croisement directs

10

Points de croisement Shift

20

Type de bouton de point de croisement

Voyant LED tricolore

Libellé des points de croisement

6 rangées, 24 caractères sur écran LCD

Prévisualisation des transitions

1

Bus de sélection des sources

1

Boutons macro dédiés

10 plus 10 avec le bouton Shift

Boutons des types de transition

5

Durée de la transition

Réglée via le menu à l’écran LCD

Boutons d’incrustation

8

Boutons AUX

12

Levier de transition

1

Boutons d'enregistrement

2

Boutons Stream

2

Sélecteurs de transition DSK

6

Boutons Fade To Black

1

Écrans LCD du système

1

Pavé numérique

1

Joystick 3 axes

1

Incrustateurs en amont

4

Incrustateurs en aval

2

Incrustateurs chroma avancés

4

SuperSource

1

DVEs

2

Incrustateurs linéaires/en luminance

7

Incrustateur de transition (Stinger/DVE)

1 Stinger, 1 DVE.

Nombre total de couches

8

Générateurs de motifs

7

Générateurs de couleurs

2

Panneau de contrôle

Panneau intégré avec contrôle complet de la commutation et des paramètres.

Fenêtres routables

16

Libellés représentant les sources sur les fenêtres

Oui

Tally

Rouge pour le programme et vert pour la prévisualisation.

Prise en charge du réseau d’ordres

Oui

Prise en charge du mix minus

Oui

Total des sources de streaming

Up to 8

Format des sources de streaming

RTMP video with audio over a local network or internet connection from compatible Blackmagic Design cameras outputting HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium or Streaming Low quality setting.

Consultez le manuel d’utilisation pour les débits de données.

Réglage des sources de streaming

Mapped to inputs in ATEM Software Control Settings.

Streaming direct

Supports direct live streaming using Real Time Messaging Protocol (RTMP) over ethernet or a shared internet connection over USB‑C.

Enregistrement direct de la vidéo et de l’audio

Enregistrement direct sur une mémoire flash M.2 interne ou sur un support externe via les ports expansion USB-C.

Enregistrement vidéo

Program recorded as a H.264 .mp4 file at the streaming quality setting and at the ATEM video standard with AAC audio.

SDI inputs recorded as separate H.264 .mp4 files at up to 70Mb/s quality at the ATEM video standard with AAC audio.

Internal Memory

M.2 NVMe 2TB installée.

Enregistrement audio

Audio inputs recorded as separate 24‑bit 48KHz .wav files. Includes 8 x SDI 2 channel embedded audio inputs, 4 x analog audio inputs and up to 32 channels of MADI digital audio.

Commutation

Program switching recorded as a DaVinci Resolve project .drp file.

Supports

All media pool stills and clips saved to a separate media folder.

Format des supports

Supports media formatted ExFAT (Windows/Mac). APFS or HFS+ (Mac).

Monitoring Multi View

1 x multi view via SDI and HDMI configurable to 16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, DSKs, SuperSource, Clean Feed with optional labels and audio meters.

Norme vidéo du multi view

HD

Résolution d’écran minimale

1366 x 768

Lecteurs multimédia

2

Canaux

Fill and key for each media player.

Capacité de la bibliothèque de médias pour les images fixes

20

Format des images fixes pour la bibliothèque de médias

PNG, TGA, BMP, GIF, JPEG and TIFF.

Capacité de la bibliothèque de médias pour les clips

2 x up to 1080p60.

Longueur de clip maximale en HD 720 pour le lecteur multimédia

400 frames.

Longueur de clip maximale en HD 1080 pour le lecteur multimédia

200 frames.

Format des fichiers vidéo pour la bibliothèque de médias

TGA sequence.

Format des fichiers audio pour la bibliothèque de médias

WAV, MP3 and AIFF.

Retard de traitement

< 10 lines when genlocked and in the same format as the switcher.

Mixeur audio

58 Channel mixer.

Selectable On/Off/Audio-Follow-Video.

Level and Peak metering.

Master gain control.

6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter.

Contrôle caméra

When used with most Blackmagic Design cameras, ATEM can control focus, iris and zoom of compatible lenses and camera settings including gain, white balance, tint, shutter, ND filter, color corrector, tally and record start/stop.

Down-conversion

Aucune

Panneau de contrôle inclus

ATEM Software Control Panel included free for Mac 12.0 Monterey, Mac 13.0 Ventura or later. and Windows 10 or 11.

Mises à jour logicielles

Via le port USB ou Ethernet sur les ordinateurs Mac ou Windows. Utilitaire ATEM Setup fourni.

Mac 14.0 Sonoma,
Mac 15.0 Sequoia ou version ultérieure.

Windows 10 et 11.

Alimentation

1 x Internal 100 - 240 AC 50/60Hz with IEC C14 socket.

1 x 4 pin XLR 12V DC In for external power supply or battery use.

Consommation d'énergie

100 W max.

Température d'utilisation

0° to 40° C (32° to 104° F)

Température de stockage

-20° to 60° C (-4° to 140° F)

Humidité relative

0% to 90% non-condensing

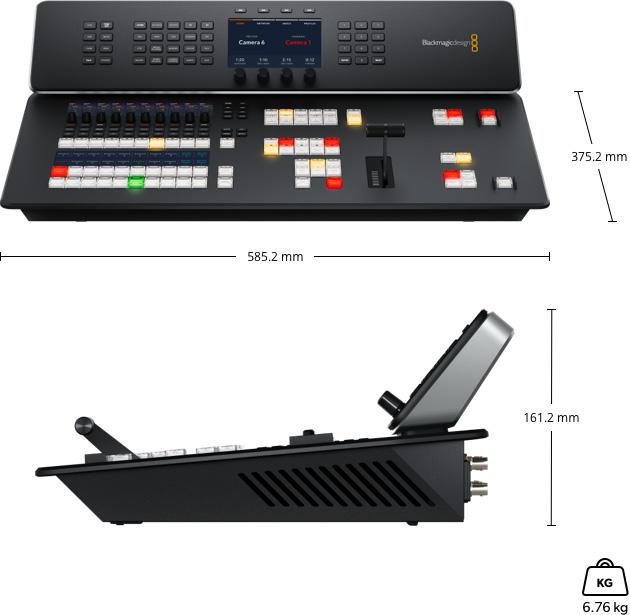

ATEM Television Studio HD8 ISO 2TB

Pack de bienvenue avec un QR code pour télécharger le logiciel.

Garantie fabricant limitée à 1 an.
