ATEM 4 M/E Constellation IP - BlackMagic

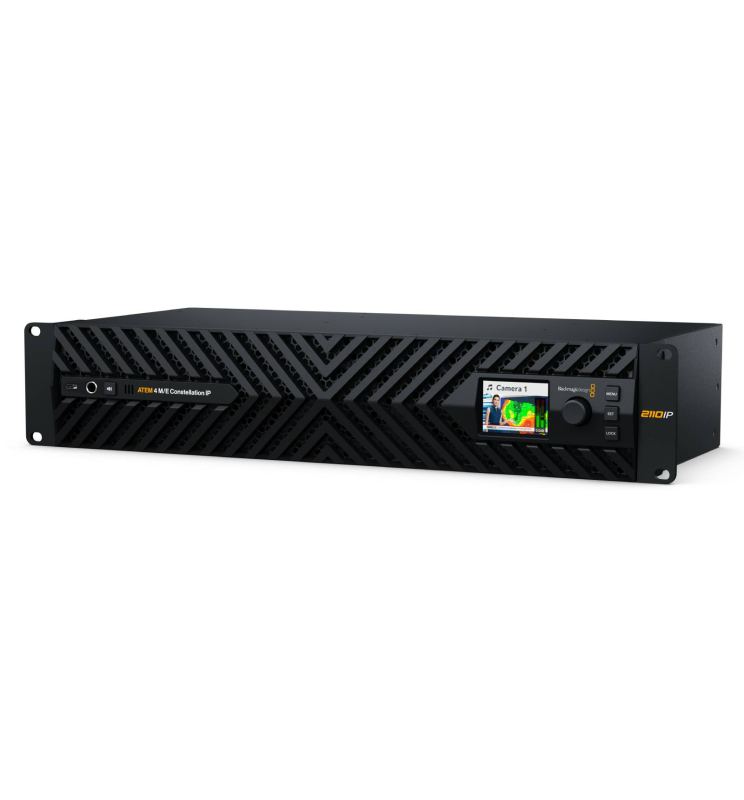

ATEM 4 M/E Constellation IP
L’ATEM 4 M/E Constellation IP est un mélangeur de production en direct avancé comprenant un design SMPTE-2110 natif et doté de connexions Ethernet 100G haut débit. Ainsi, il est facile d’ajouter un convertisseur pour un mélange de 12G-SDI traditionnel ou des connexions vidéo IP SMPTE-2110 modernes. De plus, toutes les connexions vidéo IP sont redondantes et compatibles SMPTE-2022-7. Vous bénéficiez de 32 entrées et 28 sorties, de 16 incrustateurs ATEM avancés, de 4 multi views et de 2 processeurs SuperSource, pour un total de 12 DVE.
✅Stock réel
➡️Products marked as in stock, are in our Warehouse
✅Intégrateur Broadcast depuis +30ans
➡️Broadcast & Video Services
✅Paiements 100% Sécurisés (CB, PayPal, Virement, Devis)
Notre politique de confidentialité
Notre politique de confidentialité décrit nos principes en matière de collecte, de traitement et de stockage de vos informations. Elle précise également l’utilisation que nous faisons des cookies et les options dont vous disposez pour les gérer.
-
1 Qu'est-ce qu'un cookie ?
Les cookies sont de petits fichiers de données, enregistrés sous forme de fichiers texte sur votre ordinateur ou tout autre appareil lorsque des sites web sont consultés via un navigateur. Ils sont couramment utilisés pour mémoriser vos préférences et informations, que ce soit pour une seule visite ou pour plusieurs visites répétées.
-
2 Comment utilisons-nous les cookies ?
Nous utilisons des cookies pour diverses raisons. Certains sont nécessaires pour des raisons techniques, d'autres permettent d'offrir une expérience personnalisée aux visiteurs et aux utilisateurs enregistrés, et certains servent à afficher des publicités provenant de réseaux tiers sélectionnés.
-
3 Gestion des cookies
Les visiteurs peuvent souhaiter limiter l'utilisation des cookies ou empêcher complètement leur enregistrement. Cependant, si vous désactivez les cookies, veuillez noter que certaines fonctionnalités de notre service pourraient ne pas fonctionner correctement.
-
4 Informations collectées
Nous collectons des informations vous concernant uniquement si nous avons une raison de le faire, par exemple pour fournir nos services, communiquer avec vous ou améliorer nos services.
Nous nous engageons à préserver la confiance et la satisfaction des visiteurs de notre site web. Nous ne collectons, ne vendons, ne louons ni n'échangeons de listes d'e-mails ou de données avec d'autres entreprises ou organisations. Consultez notre page dédiée à la politique de confidentialité pour découvrir en détail à quel moment et pourquoi nous collectons vos informations personnelles, comment nous les utilisons, les conditions limitées dans lesquelles elles peuvent être divulguées à des tiers, et les mesures que nous prenons pour les sécuriser.
Nous pouvons modifier notre politique en matière de cookies et de confidentialité à tout moment.
Connexions
Réseaux IP 2110 100G
8 x connexions QSFP28 100G.
Supporte l’exportation redondante ST 2022-7 des flux IP via deux réseaux 2110.
Émetteurs et récepteurs par paire 100G
8 x Ultra HD
10G Control Network
2 x Ethernet RJ45 10G pour le contrôle NMOS, plus le chargement des médias, la sauvegarde et le chargement des préréglages.
Réseau de référence
2 x Ethernet RJ45 pour l’horloge PTP 2110.
Gestion 1G
1 x Ethernet RJ45. Supporte le 10/100/1000 BASE-T. pour l’utilitaire ATEM Setup et les mises à jour logicielles.
Sorties audio analogiques
1 x jack de 6,35 mm pour casque.
Nombre total d'entrées vidéo
32
Nombre total de sorties vidéo
28
Nombre total de sorties auxiliaires
24
Nombre total de sorties audio
1 x jack de 6,35 mm pour casque.
1 x haut-parleur
Convertisseurs de fréquence d'images et de format
Sur les 32 entrées
Sorties audio supplémentaires
1 x jack 6,35 mm pour casque. (l’audio sera le mix de PGM, plus l’ingénierie, la production et le retour son).
1 x haut-parleur intégré
Sorties programme SDI
N’importe laquelle des 24 sorties.
Sorties prévisualisation SDI
N’importe laquelle des 24 sorties.
Sortie Webcam
Le port USB-C arrière supporte le 720p ou 1080p à la fréquence d’images PGM.
Connexion pour le panneau de contrôle
2 x Ethernet RJ45 10G pour la connexion au panneau, le contrôle NMOS, plus le chargement des médias, la sauvegarde et le chargement des préréglages.
Générateur de timecode interne
Oui
Interface pour l'ordinateur
Le port USB-C arrière supporte l’USB 3.0 pour l’audio USB externe (Fairlight Live), la sortie webcam, l’utilitaire ATEM Setup et les mises à jour logicielles.
Le port USB-C avant supporte l’USB 2.0 pour les mises à jour et les réglages seulement.
Puissance
2 x entrées d’alimentation C14 IEC.
Normes
Normes vidéo HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
Normes vidéo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.
Conformité SMPTE
SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7
Échantillonnage vidéo
4:2:2
Précision des couleurs
10 bits.
Conformité à la video IP
SMPTE 2110-20 (Vidéo non compressée)
IGMP v2
SMPTE 2110-21 (Mise en forme du trafic)
Émetteur : Étroit
Récepteur : Étroit, large synchrone, asynchrone
SMPTE 2110-30 (PCM)
Niveau de conformité audio : Niveau C
SMPTE 2110-40 (Données auxiliaires)
Accès intégral à l’ensemble du stream de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage codé et les métadonnées statiques HDR.
Codec
Codec Blackmagic IP10 optionnel pour le 2160p59.94 et 2160p60 comme vidéo IP 2110.
Protocole PTP
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
Découverte et enregistrement NMOS IS‑04
v1.3.2
Peer-to-peer via mDNS/DNS-SD
Gestion des connexions NMOS IS‑05
v1.1.2
NMOS BCP-002-01
Groupement naturel
NMOS BCP-004-01
Capacités du récepteur
Caractéristiques
du produit
Incrustateurs en amont
16
Incrustateurs en aval
4
Incrustateurs chroma avancés
16
SuperSource
2
Prise en charge du réseau d’ordres
Oui
Prise en charge du mix minus
Oui
Incrustateurs linéaires/en luminance
20
Incrustateur de transition (Stinger/DVE)
4 Stinger, 4 DVE.
Nombre total de couches
28
Générateurs de motifs
21
Générateurs de couleurs
2
DVEs
4
Contrôle
2 x Ethernet RJ45 10G pour la connexion au panneau, le contrôle NMOS, plus le chargement des médias, la sauvegarde et le chargement des préréglages.
Fenêtres routables
64
Tally
Rouge pour le programme et vert pour la prévisualisation.
Libellés représentant les sources sur les fenêtres
Oui
Monitoring Multi View
Monitoring Multi View
4 x 16 dispositions de multi view possibles jusqu’à 64 fenêtres.
Norme vidéo du multi view
Sélection entre la HD et l’Ultra HD.
Lecteur multimédia
Lecteurs multimédia
4
Canaux
Fill et key pour chaque lecteur multimédia.
Capacité de la bibliothèque de médias pour les images fixes
64
Capacité de la bibliothèque de médias pour les clips
4
Longueur de clip maximale en HD 720 pour le lecteur multimédia
3200 images
Longueur de clip maximale en HD 1080 pour le lecteur multimédia
1600 images
Longueur de clip maximale en Ultra HD pour le lecteur multimédia
400 images
Format des images fixes pour la bibliothèque de médias
PNG, TGA, BMP, GIF, JPEG et TIFF.
Format des fichiers vidéo pour la bibliothèque de médias
Séquence TGA.
Format des fichiers audio pour la bibliothèque de médias
WAV, MP3 et AIFF.
Écran
Interface
Résolution minimale du moniteur de 1366 x 768.
Panneau avant
Moniteur LCD HD intégré pour la vidéo, connexion USB-C avant pour les mises à jour, les réglages et le contrôle, connexion avant haut-parleur et casque, molette de contrôle des menus et boutons de sélection, bouton de verrouillage du panneau avant.
Traitement
Retard de traitement
TBC
Mixeur audio
Mixeur à 68 canaux.
Sélectionnable entre On/Off/Audio-Follow-Video.
Mesure des niveaux et crêtes.
Contrôle master du gain.
Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.
Down-conversion
Aucune
Contrôle
Panneau avant
Moniteur LCD HD intégré pour la vidéo, connexion USB-C avant pour les mises à jour, les réglages et le contrôle, connexion avant haut-parleur et casque, molette de contrôle des menus et boutons de sélection, bouton de verrouillage du panneau avant.
Logiciel
Panneau de contrôle inclus
ATEM Software Control inclus gratuitement pour macOS 14.0 Sonoma, macOS 15.0 Sequoia ou version ultérieure, ainsi que Windows 10 et 11.
Mises à jour logicielles
Via le port USB ou Ethernet sur les ordinateurs Mac ou Windows. Utilitaire ATEM Setup fourni.
Configuration
Via le logiciel ATEM Software Control, à l’exception de l’adresse IP du châssis ATEM qui doit être configurée via l’utilitaire ATEM Setup connecté au châssis via USB-C.
Systèmes d'exploitation
Mac 15.0 Sequoia,
Mac 26.0 Tahoe ou version ultérieure.
Windows 10 et 11.
Windows 11 for ARM
Alimentation requise
Alimentation
2 x alimentations internes 100 ‑ 240V AC 50/60Hz.
Entrées d'alimentation
2 x prises C14 IEC.
Consommation d'énergie
TBC
Caractéristiques physiques
Installation physique
Installation physique
2 unités de rack.
Spécifications environnementales
Température d'utilisation
0° à 40° C (32° à 104° F)
Température de stockage
-20° à 60° C (-4° à 140° F)
Humidité relative
0% à 90% sans condensation
Inclus
ATEM 4 M/E Constellation IP
Pack de bienvenue avec un QR code pour télécharger le logiciel.
Garantie
Garantie fabricant limitée à 1 an.
