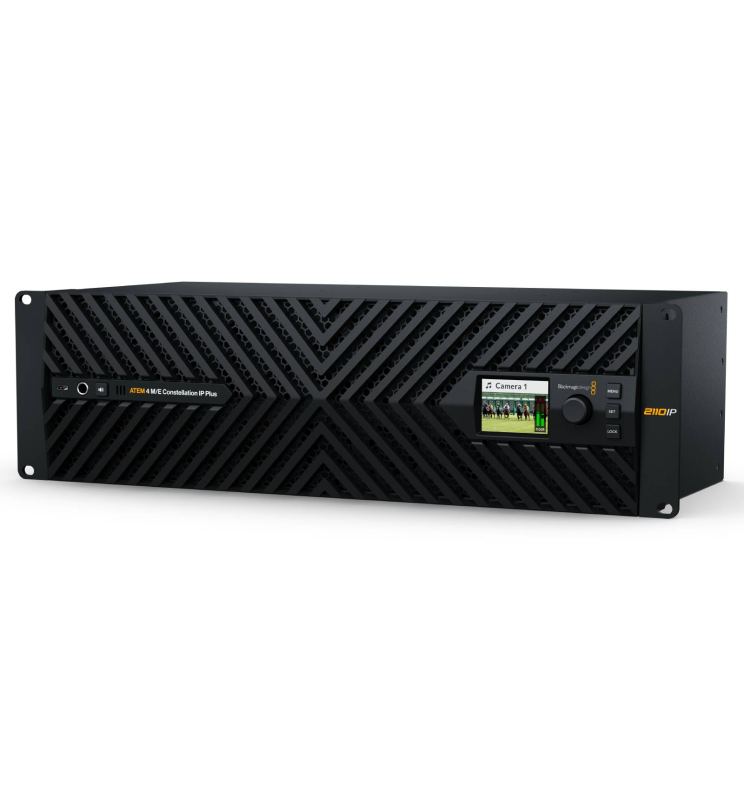

ATEM 4 M/E Constellation IP Plus - BlackMagic

Réseaux IP 2110 100G

16 x connexions QSFP28 100G.

Supporte l’exportation redondante ST 2022-7 des flux IP via deux réseaux 2110.

Émetteurs et récepteurs par paire 100G

8 x Ultra HD

10G Control Network

2 x Ethernet RJ45 10G pour le contrôle NMOS, plus le chargement des médias, la sauvegarde et le chargement des préréglages.

Réseau de référence

2 x Ethernet RJ45 pour l’horloge PTP 2110.

Gestion 1G

1 x Ethernet RJ45. Supporte le 10/100/1000 BASE-T. pour l’utilitaire ATEM Setup et les mises à jour logicielles.

Sorties audio analogiques

1 x jack de 6,35 mm pour casque.

Nombre total d'entrées vidéo

64

Nombre total de sorties vidéo

52

Nombre total de sorties auxiliaires

48

Nombre total de sorties audio

1 x jack de 6,35 mm pour casque.

1 x haut-parleur

Convertisseurs de fréquence d'images et de format

Sur les 64 entrées

Sorties audio supplémentaires

1 x jack 6,35 mm pour casque. (l’audio sera le mix de PGM, plus l’ingénierie, la production et le retour son).

1 x haut-parleur intégré

Sorties programme SDI

N’importe laquelle des 48 sorties.

Sorties prévisualisation SDI

N’importe laquelle des 48 sorties.

Sortie Webcam

Le port USB-C arrière supporte le 720p ou 1080p à la fréquence d’images PGM.

Connexion pour le panneau de contrôle

2 x Ethernet RJ45 10G pour la connexion au panneau, le contrôle NMOS, plus le chargement des médias, la sauvegarde et le chargement des préréglages.

Générateur de timecode interne

Oui

Interface pour l'ordinateur

Le port USB-C arrière supporte l’USB 3.0 pour l’audio USB externe (Fairlight Live), la sortie webcam, l’utilitaire ATEM Setup et les mises à jour logicielles.

Le port USB-C avant supporte l’USB 2.0 pour les mises à jour et les réglages seulement.

Puissance

2 x entrées d’alimentation C14 IEC.

Normes vidéo HD

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Conformité SMPTE

SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022-7

Échantillonnage vidéo

4:2:2

Précision des couleurs

10 bits.

SMPTE 2110-20 (Vidéo non compressée)

IGMP v2

SMPTE 2110-21 (Mise en forme du trafic)

Émetteur : Étroit

Récepteur : Étroit, large synchrone, asynchrone

SMPTE 2110-30 (PCM)

Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Données auxiliaires)

Accès intégral à l’ensemble du stream de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage codé et les métadonnées statiques HDR.

Codec

Codec Blackmagic IP10 optionnel pour le 2160p59.94 et 2160p60 comme vidéo IP 2110.

Protocole PTP

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

Découverte et enregistrement NMOS IS‑04

v1.3.2

Peer-to-peer via mDNS/DNS-SD

Gestion des connexions NMOS IS‑05

v1.1.2

NMOS BCP-002-01

Groupement naturel

NMOS BCP-004-01

Capacités du récepteur

Incrustateurs en amont

16

Incrustateurs en aval

4

Incrustateurs chroma avancés

16

SuperSource

2

Prise en charge du réseau d’ordres

Oui

Prise en charge du mix minus

Oui

Incrustateurs linéaires/en luminance

20

Incrustateur de transition (Stinger/DVE)

4 Stinger, 4 DVE.

Nombre total de couches

28

Générateurs de motifs

21

Générateurs de couleurs

2

DVEs

4

Contrôle

2 x Ethernet RJ45 10G pour la connexion au panneau, le contrôle NMOS, plus le chargement des médias, la sauvegarde et le chargement des préréglages.

Fenêtres routables

64

Tally

Rouge pour le programme et vert pour la prévisualisation.

Libellés représentant les sources sur les fenêtres

Oui

Monitoring Multi View

4 x 16 dispositions de multi view possibles jusqu’à 64 fenêtres.

Norme vidéo du multi view

Sélection entre la HD et l’Ultra HD.

Lecteurs multimédia

4

Canaux

Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes

64

Capacité de la bibliothèque de médias pour les clips

4

Longueur de clip maximale en HD 720 pour le lecteur multimédia

3200 images

Longueur de clip maximale en HD 1080 pour le lecteur multimédia

1600 images

Longueur de clip maximale en Ultra HD pour le lecteur multimédia

400 images

Format des images fixes pour la bibliothèque de médias

PNG, TGA, BMP, GIF, JPEG et TIFF.

Format des fichiers vidéo pour la bibliothèque de médias

Séquence TGA.

Format des fichiers audio pour la bibliothèque de médias

WAV, MP3 et AIFF.

Interface

Résolution minimale du moniteur de 1366 x 768.

Panneau avant

Moniteur LCD HD intégré pour la vidéo, connexion USB-C avant pour les mises à jour, les réglages et le contrôle, connexion avant haut-parleur et casque, molette de contrôle des menus et boutons de sélection, bouton de verrouillage du panneau avant.

Retard de traitement

TBC

Mixeur audio

Mixeur à 132 canaux.

Sélectionnable entre On/Off/Audio-Follow-Video.

Mesure des niveaux et crêtes.

Contrôle master du gain.

Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Down-conversion

Aucune

Panneau de contrôle inclus

ATEM Software Control inclus gratuitement pour macOS 14.0 Sonoma, macOS 15.0 Sequoia ou version ultérieure, ainsi que Windows 10 et 11.

Mises à jour logicielles

Via le port USB ou Ethernet sur les ordinateurs Mac ou Windows. Utilitaire ATEM Setup fourni.

Configuration

Via le logiciel ATEM Software Control, à l’exception de l’adresse IP du châssis ATEM qui doit être configurée via l’utilitaire ATEM Setup connecté au châssis via USB-C.

Alimentation

2 x alimentations internes 100 ‑ 240V AC 50/60Hz.

Entrées d'alimentation

2 x prises C14 IEC.

Consommation d'énergie

TBC

Installation physique

3 unités de rack.

Température d'utilisation

0° à 40° C (32° à 104° F)

Température de stockage

-20° à 60° C (-4° à 140° F)

Humidité relative

0% à 90% sans condensation
