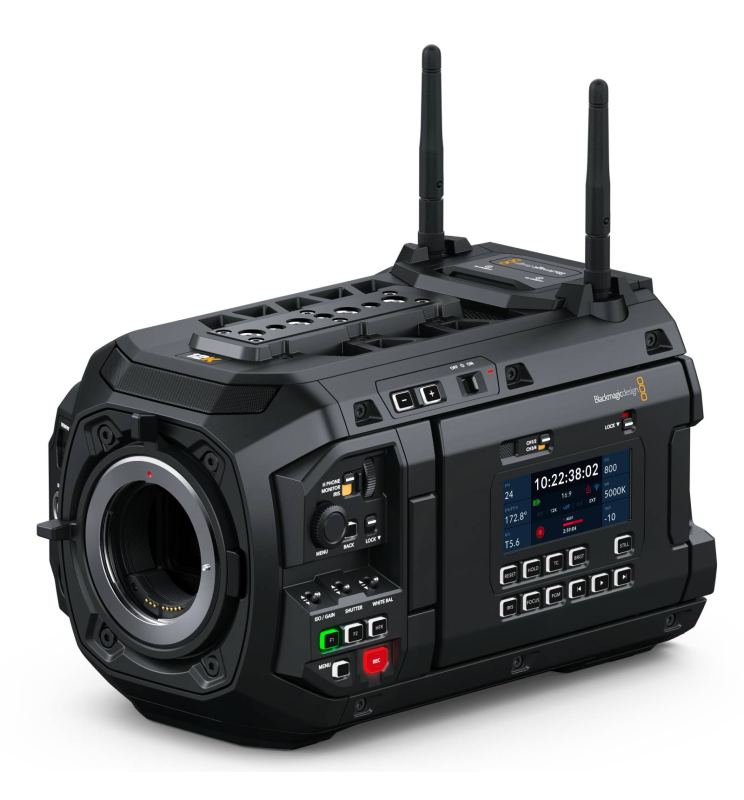

URSA Cine 12K LF Body - Blackmagic

Taille effective du capteur

35,64mm x 23,32mm (grand format)

Pas de pixel

2,9 microns

Monture d'objectif

Monture URSA Cine EF sécurisée. Interchangeable avec la monture URSA Cine PL en option.

Contrôle de l'objectif

Contrôle de l’objectif avec les objectifs EF compatibles. Données de l’objectif provenant d’objectifs PL compatibles et contrôle de certains objectifs PL.

Plage dynamique

16 diaphs

Formats de prise de vue

12,288 x 8040 (12K 3:2 open gate)
12,288 x 6912 (12K 16:9)
12,288 x 6480 (12K 17:9)
12,288 x 5112 (12K 2.4:1)
9648 x 8040 (12K 6:5)

9408 x 6264 (9K 3:2)
8688 x 4896 (9K 16:9)
9312 x 4896 (9K 17:9)
9312 x 3864 (9K 2.4:1)
7680 x 6408 (9K 6:5)

8192 x 5360 (8K 3:2 open gate)
8192 x 4608 (8K 16:9)
8192 x 4320 (8K 17:9)
8192 x 3408 (8K 2.4:1)
6432 x 5360 (8K 6:5)

4096 x 2680 (4K 3:2 open gate)
4096 x 2304 (4K 16:9)
4096 x 2160 (4K 17:9)
4096 x 1704 (4K 2.4:1)
3216 x 2680 (4K 6:5)

Fréquences d'images

Prise en charge des fréquences d'images de 23.98, 24, 25, 29.97, 30, 50, 59.94 et 60 i/s. La fréquence d'images maximale du capteur dépend de la résolution sélectionnée.

Fréquences d’images haut débit

12K 3:2 open gate jusqu’à 80 i/s

12K 17:9 jusqu’à 100 i/s

12K 2.4:1 jusqu’à 120 i/s

9K 3:2 Super 35 jusqu’à 100 i/s

8K / 4K 3:2 open gate jusqu’à 144 i/s

8K / 4K 2.4:1 jusqu’à 224 i/s

Filtres gris neutre intégrés

Filtres ND infrarouges activables par bouton à quatre positions : aucun, 2 diaphs, 4 diaphs et 6 diaphs.

Mise au point

Le bouton Focus active la fonction peaking et l’autofocus avec les objectifs compatibles.

Contrôle de l’iris

La molette et le curseur à l'écran de l'iris ajustent automatiquement les paramètres sur les objectifs compatibles. Bouton Iris pour une mise au point automatique sur les objectifs compatibles afin qu'aucun pixel ne soit écrêté en mode film. Exposition automatique selon la moyenne de la scène en mode vidéo.

Écrans

2 x écrans de monitoring

1 x écran d’état de la caméra

Dimensions de l’écran de monitoring

5 pouces.

Résolution de l’écran de monitoring

1920px x 1080px

Luminosité de l’écran de monitoring

1500 nits.

Type d’écran de monitoring

Écran tactile LCD capacitif

Prise en charge des métadonnées

Données de l'objectif générées automatiquement depuis les objectifs EF compatibles. Enregistrement automatique des paramètres de la caméra et du clap, tels que le projet, les numéros de scène, les prises et les informations.

Commandes

Menus tactiles sur écran de 5 pouces. Boutons pour les autres commandes. 7 raccourcis assignables et 6 raccourcis viseur assignables sur le URSA Cine EVF en option.

Horloge du timecode

Horloge de timecode précise. Moins d'une image de décalage toutes les 8 heures.

Nombre total de sorties vidéo

2

Débits SDI

1.5G, 3G, 6G, 12G.

Entrées audio analogiques

2 x XLR analogiques commutables entre l’audio micro, ligne et AES. Prise en charge de l'alimentation fantôme.

Sorties audio analogiques

1 x jack de 3,5 mm pour casque

Entrées de référence

Tri-Sync/Black Burst et Timecode.

Viseur

1 x viseur USB-C avec vidéo, alimentation, données du contrôle caméra et connecteur sécurisé. Compatible avec le URSA Cine EVF et le PYXIS Monitor.

Sorties de monitoring USB-C

2 x ports de monitoring latéraux USB-C supportant le URSA Cine EVF, le PYXIS Monitor ou les moniteurs DisplayPort.

Accessoires

1 x ‘EXT’ Lemo à 7 broches pour acheminer l’alimentation, la communication série et le démarrage/arrêt.

1 x ‘RS’ Fischer à 3 broches pour acheminer l’alimentation et le démarrage/arrêt.

Interface pour l'ordinateur

2 x ports expansion latéraux USB-C pour les accessoires de la caméra.

Mises à jour logicielles via le port USB-C le plus proche de la face arrière.

Ethernet

1 x connecteur RJ‑45 10Gb/s supportant le 10/100/1000/10G BASE-T pour le partage de fichiers SMB, la gestion des médias sur le web, les chargements sur le Blackmagic Cloud, le contrôle caméra et le streaming.

Microphone

Micro stéréo intégré.

Haut-parleur intégré

1 x haut-parleur mono.

Normes vidéo SD

Aucune

Normes vidéo HD

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Conformité aux normes SDI

SMPTE 292M, SMPTE 424 Level B, SMPTE 2081-1, SMPTE 2082-1

Échantillonnage audio SDI

48 kHz et 24 bits

Supports

Le Blackmagic Media Module CF comprend 2 x logements pour les supports CFexpress de type B. Également compatible avec le Blackmagic Media Module 8TB ou 16TB en option.

Format des supports

Blackmagic

Codecs

Blackmagic RAW Constant Bitrate 3:1
Blackmagic RAW Constant Bitrate 5:1
Blackmagic RAW Constant Bitrate 8:1
Blackmagic RAW Constant Bitrate 12:1
Blackmagic RAW Constant Bitrate 18:1
Blackmagic RAW Constant Quality Q0
Blackmagic RAW Constant Quality Q1
Blackmagic RAW Constant Quality Q3
Blackmagic RAW Constant Quality Q5

Proxy H.264 en 1920 x 1080, 4:2:0 8 bits

NTP

La prise en charge du Network Time Protocol vous permet de synchroniser l’heure sur votre caméra lorsqu’elle est connectée à un réseau avec le serveur NTP de votre choix.

FTP

Téléchargez des fichiers à partir de n'importe quel disque connecté à votre caméra via FTP.

Gestionnaire de médias web

À l'aide d'un navigateur connecté par Ethernet, le Web media manager vous permet d'accéder, de parcourir, de télécharger et de supprimer des fichiers à partir de n'importe quel disque connecté à la caméra.

SMB

Partage de fichiers à l’aide du protocole SMB

Type de stockage

2 x CFexpress de type B

Débits de stockage

Débits de stockage basés sur 24 images par seconde.

12K - 12288 x 8040

Blackmagic RAW 3:1 - 1,194 MB/s
Blackmagic RAW 8:1 - 448 MB/s
Blackmagic RAW 12:1 - 299 MB/s
Blackmagic RAW 18:1 - 199 MB/s
Blackmagic RAW Q0 - 398 à 1,433 MB/s
Blackmagic RAW Q1 - 326 à 796 MB/s
Blackmagic RAW Q3 - 179 à 448 MB/s
Blackmagic RAW Q5 - 120 à 358 MB/s

9K - 17520 x 8040

Blackmagic RAW 3:1 - 714 MB/s
Blackmagic RAW 8:1 - 268 MB/s
Blackmagic RAW 12:1 - 179 MB/s
Blackmagic RAW 18:1 - 119 MB/s
Blackmagic RAW Q0 - 238 à 857 MB/s
Blackmagic RAW Q1 - 195 à 476 MB/s
Blackmagic RAW Q3 - 107 à 268 MB/s
Blackmagic RAW Q5 - 72 à 214 MB/s

8K - 8192 x 5360

Blackmagic RAW 3:1 - 533 MB/s
Blackmagic RAW 5:1 - 320 MB/s
Blackmagic RAW 8:1 - 200 MB/s
Blackmagic RAW 12:1 - 133 MB/s
Blackmagic RAW Q0 - 320 à 639 MB/s
Blackmagic RAW Q1 - 228 à 533 MB/s
Blackmagic RAW Q3 - 133 à 400 MB/s
Blackmagic RAW Q5 - 100 à 266 MB/s

4K - 4096 x 2680

Blackmagic RAW 3:1 - 135 MB/s
Blackmagic RAW 4:1 - 101 MB/s
Blackmagic RAW 5:1 - 81 MB/s
Blackmagic RAW 6:1 - 68 MB/s
Blackmagic RAW Q0 - 202 à 336 MB/s
Blackmagic RAW Q1 - 135 à 311 MB/s
Blackmagic RAW Q3 - 101 à 238 MB/s
Blackmagic RAW Q5 - 81 à 202 MB/s

Formats d'enregistrement

Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 et Q5 en résolutions avec capteur intégral (largeur ou hauteur) :

[12 288 x 8 040], [12 288 x 6 912], [12 288 x 6 480], [12 288 x 5 112] et [9 648 x 8 040]

avec une plage dynamique film, extended video ou video, ou une LUT 3D personnalisée intégrée aux métadonnées et un enregistrement simultané de proxys H.264 1920 x 1080.

Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 et Q5 en résolutions avec capteur en mode Window Super 35 :

[9 408 x 6 264], [8 688 x 4 896], [9 312 x 4 896], [9 312 x 3 864] et [7 680 x 6 408]

avec une plage dynamique film, extended video ou video, ou une LUT 3D personnalisée intégrée aux métadonnées et un enregistrement simultané de proxys H.264 1920 x 1080.

Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 et Q5 avec capteur intégral, largeur ou hauteur redimensionnées en :

[8 192 x 5 360], [8 192 x 4 608], [8 192 x 4 320], [8 192 x 3 408] et [6 432 x 5 360]

avec une plage dynamique film, extended video ou video, ou une LUT 3D personnalisée intégrée aux métadonnées et un enregistrement simultané de proxys H.264 1920 x 1080.

Blackmagic RAW 3:1, 4:1, 5:1, 6:1, Q0, Q1, Q3 et Q5 avec capteur intégral, largeur ou hauteur redimensionnées en :

[4 096 x 2 680], [4 096 x 2 304], [4 096 x 2 160], [4 096 x 1 704] et [3 216 x 2 680]

avec une plage dynamique film, extended video ou video, ou une LUT 3D personnalisée intégrée aux métadonnées et un enregistrement simultané de proxys H.264 1920 x 1080.

Entrée d'alimentation

1 x prise à 8 broches Lemo compatible pour une alimentation externe +12V à 33V DC ou une batterie.

Connecteur Molex pour le support pour batterie à l’arrière.

Sortie d’alimentation

1 x connecteur à 7 broches avec sortie d’alimentation DC +24V lorsque la caméra est alimentée par des batteries DC +24V ou un bloc d’alimentation.

1 x connecteur à 3 broches Fisher avec sortie d’alimentation DC +24V lorsque la caméra est alimentée par des batteries DC +24V ou un bloc d’alimentation.

Support pour batterie B-Mount comprenant un connecteur à 2 broches avec sortie stabilisée +12V depuis la caméra.

Température d'utilisation

0° à 40°C (32° à 104°F)

Température de stockage

-20° à 45°C (-4° à 113°F)

Humidité relative

0% à 90% sans condensation

Garantie fabricant limitée à 1 an.
