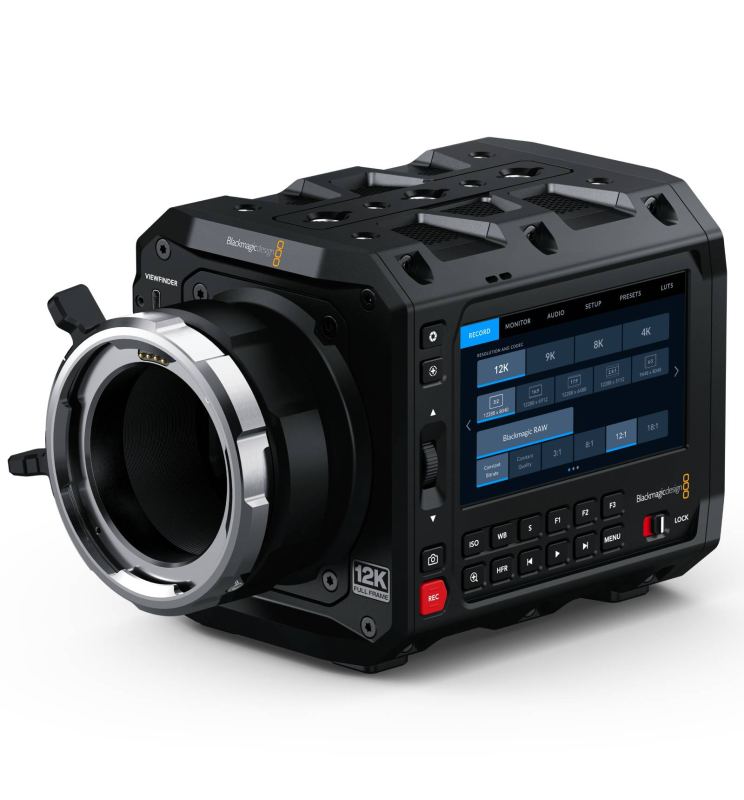

PYXIS 12K PL - Blackmagic

Taille effective du capteur

35,64mm x 23,32mm (grand format)

Pas de pixel

2,9 microns

Monture d'objectif

Monture PL avec /i Technology.

Contrôle de l'objectif

Iris et mise au point avec les objectifs compatibles.

Plage dynamique

16 diaphs.

ISO natif

800

Résolutions de tournage

12,288 x 8040 (12K 3:2 open gate)
12,288 x 6912 (12K 16:9)
12,288 x 6480 (12K 17:9)
12,288 x 5112 (12K 2.4:1)
9648 x 8040 (12K 6:5)

9408 x 6264 (9K 3:2)
8688 x 4896 (9K 16:9)
9312 x 4896 (9K 17:9)
9312 x 3864 (9K 2.4:1)
7680 x 6408 (9K 6:5)

8192 x 5360 (8K 3:2 open gate)
8192 x 4608 (8K 16:9)
8192 x 4320 (8K 17:9)
8192 x 3408 (8K 2.4:1)
6432 x 5360 (8K 6:5)

4096 x 2680 (4K 3:2 open gate)
4096 x 2304 (4K 16:9)
4096 x 2160 (4K 17:9)
4096 x 1704 (4K 2.4:1)
3216 x 2680 (4K 6:5)

Fréquences d'images

Prise en charge des fréquences d’images de 23.98, 24, 25, 29.97, 30, 50, 59.94 et 60 i/s. La fréquence d’images maximale du capteur dépend de la résolution sélectionnée.

Fréquences d’images élevées

12K (3:2 open gate) jusqu’à 40 i/s
12K (16:9) jusqu’à 45 i/s
12K (17:9) jusqu’à 50 i/s
12K (2.4:1) jusqu’à 60 i/s
12K (6:5) jusqu’à 40 i/s
9K (3:2 Super 35) jusqu’à 50 i/s
9K (16:9 Super 35) jusqu’à 65 i/s
9K (17:9 Super 35) jusqu’à 65 i/s
9K (2.4:1 Super 35) jusqu’à 80 i/s
9K (6:5 Super 35) jusqu’à 50 i/s
8K/4K (3:2 open gate) jusqu’à 72 i/s
8K/4K (16:9) jusqu’à 84 i/s
8K/4K (17:9) jusqu’à 90 i/s
8K/4K (2.4:1) jusqu’à 112 i/s
8K/4K (6:5) jusqu’à 72 i/s

Mise au point

Contrôle de la mise au point avec des objectifs compatibles.

Contrôle de l’iris

Molette et curseur à l’écran permettant d’ajuster manuellement l’iris sur les objectifs électroniques compatibles. Bouton Iris pour un réglage automatique de l’iris sur les objectifs compatibles.

Dimensions de l'écran

4” 1920 x 1080.

Luminosité de l'écran

1500 nits

Type d'écran

Écran tactile LCD capacitif.

Prise en charge des métadonnées

Données de l’objectif générées automatiquement depuis les objectifs L électroniques. Enregistrement automatique des paramètres de la caméra, des données du capteur de mouvement et du clap, telles que le projet, les numéros de scène, les prises et les informations. Une LUT 3D peut également être intégrée dans les métadonnées des fichiers Blackmagic RAW.

Commandes

Menus tactiles sur écran de 4 pouces. Boutons-poussoirs pour les autres commandes. 3 touches de raccourci assignables.

Horloge du timecode

Horloge de timecode précise. Moins d’une image de décalage toutes les 8 heures.

Nombre total d'entrées vidéo

Aucune

Nombre total de sorties vidéo

1 x 12G-SDI jusqu’à 2160p60

1 x viseur USB-C avec alimentation,
données, vidéo et connecteur de verrouillage.

Entrées audio analogiques

1 x entrée audio mini XLR analogique commutable entre le niveau micro prenant en charge l’alimentation fantôme et le niveau ligne (jusqu’à +14dBu).

1 x entrée stéréo 3,5mm.

Sorties audio analogiques

1 x jack de 3,5 mm pour casque.

Entrées de référence

Tri-Sync/Black Burst et Timecode.

Interface pour l'ordinateur

USB de type C pour l’enregistrement sur lecteur externe,
le contrôle caméra PTP et les mises à jour logicielles.

Ethernet

1 x connecteur RJ-45 10Gb/s prenant en charge le 10/100/1000/10G BASE-T.

Normes vidéo HD

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Conformité aux normes SDI

SMPTE 424M, SMPTE 425M de niveau  A and B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 et SMPTE 2082‑10.

Échantillonnage audio SDI

Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.

Microphone

Micro stéréo intégré.

Haut-parleur intégré

1 x haut-parleur mono.

Supports

2 x logements pour carte CFast de type B, 1 x port USB-C 10Gbps pour l’enregistrement sur des supports externes en Blackmagic RAW ou en proxy H.264.

Format des supports

Formatage des supports en ExFAT (Windows/Mac) ou en HFS+ (Mac).

Codecs

Blackmagic RAW Constant Bitrate 3:1,
Blackmagic RAW Constant Bitrate 5:1,
Blackmagic RAW Constant Bitrate 8:1,
Blackmagic RAW Constant Bitrate 12:1,
Blackmagic RAW Constant Bitrate 18:1,
Blackmagic RAW Constant Quality Q0,
Blackmagic RAW Constant Quality Q1,
Blackmagic RAW Constant Quality Q3,
Blackmagic RAW Constant Quality Q5,
H.264 Proxy in 1920 x 1080, 8-bit 4:2:0

NTP

La prise en charge du Network Time Protocol vous permet de synchroniser l’heure sur votre caméra lorsqu’elle est connectée à un réseau avec le serveur NTP de votre choix.

Gestionnaire de médias web

À l’aide d’un navigateur connecté par Ethernet, le Web media manager vous permet d’accéder, de parcourir, de télécharger et de supprimer des fichiers à partir de n’importe quel disque connecté à la caméra.

FTP

Téléchargez des fichiers à partir de n’importe quel disque connecté à votre caméra à l’aide du protocole FTP.

SMB

Partage de fichiers à l’aide du protocole SMB

12K - 12288 x 8040

Blackmagic RAW 3:1 - 1,194 MB/s
Blackmagic RAW 8:1 - 448 MB/s
Blackmagic RAW 12:1 - 299 MB/s
Blackmagic RAW 18:1 - 199 MB/s
Blackmagic RAW Q0 - 398 à 1,433 MB/s
Blackmagic RAW Q1 - 326 à 796 MB/s
Blackmagic RAW Q3 - 179 à 448 MB/s
Blackmagic RAW Q5 - 120 à 358 MB/s

9K - 9408 x 6264

Blackmagic RAW 3:1 - 714 MB/s
Blackmagic RAW 8:1 - 268 MB/s
Blackmagic RAW 12:1 - 179 MB/s
Blackmagic RAW 18:1 - 119 MB/s
Blackmagic RAW Q0 - 238 à 857 MB/s
Blackmagic RAW Q1 - 195 à 476 MB/s
Blackmagic RAW Q3 - 107 à 268 MB/s
Blackmagic RAW Q5 - 72 à 214 MB/s

8K - 8192 x 5360

Blackmagic RAW 3:1 - 533 MB/s
Blackmagic RAW 5:1 - 320 MB/s
Blackmagic RAW 8:1 - 200 MB/s
Blackmagic RAW 12:1 - 133 MB/s
Blackmagic RAW Q0 - 320 à 639 MB/s
Blackmagic RAW Q1 - 228 à 533 MB/s
Blackmagic RAW Q3 - 133 à 400 MB/s
Blackmagic RAW Q5 - 100 à 266 MB/s

4K - 4096 x 2680

Blackmagic RAW 3:1 - 135 MB/s
Blackmagic RAW 4:1 - 101 MB/s
Blackmagic RAW 5:1 - 81 MB/s
Blackmagic RAW 6:1 - 68 MB/s
Blackmagic RAW Q0 - 202 à 336 MB/s
Blackmagic RAW Q1 - 135 à 311 MB/s
Blackmagic RAW Q3 - 101 à 238 MB/s
Blackmagic RAW Q5 - 81 à 202 MB/s

Formats d'enregistrement

Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 et Q5 en résolutions avec capteur intégral (largeur ou hauteur) :

12 288 x 8 040, 12 288 x 6 912, 12 288 x 6 480, 12 288 x 5 112 et 9 648 x 8 040

avec une plage dynamique film, extended video ou video, ou une LUT 3D personnalisée intégrée aux métadonnées et un enregistrement simultané de proxys H.264 1920 x 1080.

Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 et Q5 en résolutions avec capteur en mode Window Super 35 :

9 408 x 6 264, 8 688 x 4 896, 9 312 x 4 896, 9 312 x 3 864 et 7 680 x 6 408

avec une plage dynamique film, extended video ou video, ou une LUT 3D personnalisée intégrée aux métadonnées et un enregistrement simultané de proxys H.264 1920 x 1080.

Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 et Q5 avec capteur intégral, largeur ou hauteur redimensionnées en :

8 192 x 5 360, 8 192 x 4 608, 8 192 x 4 320, 8 192 x 3 408 et 6 432 x 5 360

avec une plage dynamique film, extended video ou video, ou une LUT 3D personnalisée intégrée aux métadonnées et un enregistrement simultané de proxys H.264 1920 x 1080.

Blackmagic RAW 3:1, 4:1, 5:1, 6:1, Q0, Q1, Q3 et Q5 avec capteur intégral, largeur ou hauteur redimensionnées en :

4 096 x 2 680, 4 096 x 2 304, 4 096 x 2 160, 4 096 x 1 704 et 3 216 x 2 680

avec une plage dynamique film, extended video ou video, ou une LUT 3D personnalisée intégrée aux métadonnées et un enregistrement simultané de proxys H.264 1920 x 1080.

Alimentation

1 x source d’alimentation 90 W DC 18V externe.

Entrée d'alimentation externe

1 x connecteur de verrouillage à 2 broches compatibles Lemo.

Type de batterie

Série BP-U.

Puissance

12V - 18V

Température d'utilisation

0° à 40°C (32° à 104°F)

Température de stockage

-20° à 45°C (-4° à 113°F)

Humidité relative

0% à 90% sans condensation
