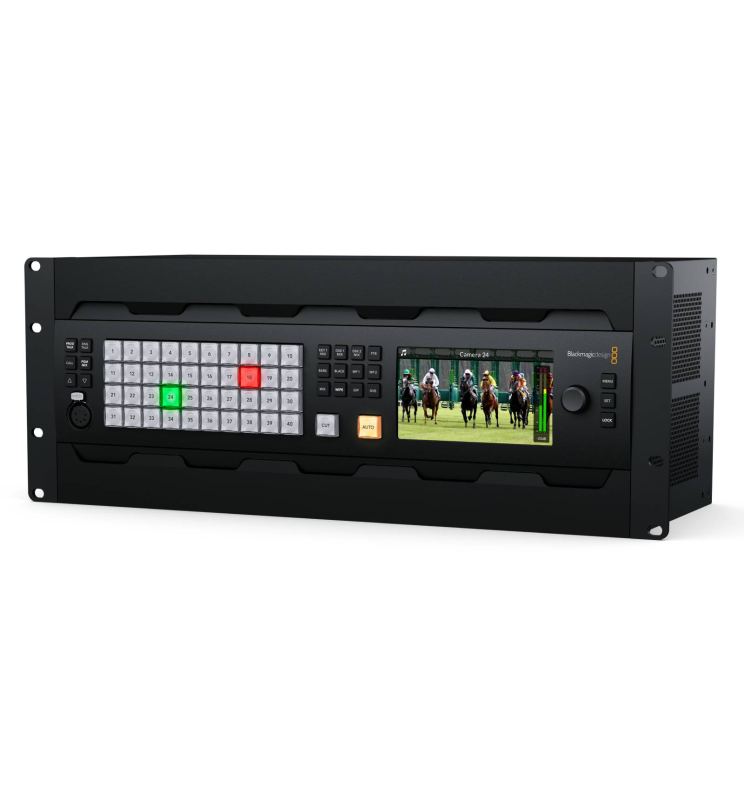

ATEM 4 M/E Constellation 4K Plus - Blackmagic

Nombre total d'entrées vidéo

80

Nombre total de sorties vidéo

52

Nombre total de sorties auxiliaires

48

Débits SDI

1.5G, 3G, 6G, 12G.

Nombre total d'entrées audio

2 x jacks symétriques 1/4 pouce,

2 x entrées MADI BNC à 64 canaux,

1 x réseau d’ordres XLR à 5 broches.

Nombre total de sorties audio

2 x jacks symétriques 1/4 pouce,

4 x sorties MADI BNC à 64 canaux,

1 x réseau d’ordres XLR à 5 broches.

Connexions timecode

1 x entrée timecode XLR à 3 broches,

1 x sortie timecode XLR à 3 broches.

Entrée de référence

Tri-Sync ou Black Burst.

Synchronisation des entrées vidéo

Sur les 80 entrées.

Convertisseurs de fréquence d'images et de format

Sur les 80 entrées.

Entrées vidéo SDI

80 x 720p, 1080i, 1080p, 2160p 10 bits.

Entrées audio SDI

8 canaux d’audio intégré sur toutes les entrées SDI.

Entrées audio supplémentaires

1 x réseau d’ordres XLR à 5 broches.

Sorties vidéo SDI

52 x 720p, 1080i, 1080p, 2160p 10 bits.

Sorties audio SDI

16 canaux intégrés à la sortie SDI sur toutes les sorties.

Sorties audio supplémentaires

1 x réseau d’ordres XLR à 5 broches.

Sorties programme SDI

N’importe laquelle des 48 sorties SDI.

Sorties programme SDI down-converties

8

Sorties prévisualisation SDI

N’importe quelle des 48 sorties SDI

Sorties Multi View SDI

4 x sorties dédiées,

Jusqu’à 48 sorties routables supplémentaires.

Sorties Multi View HDMI

Aucune

Sortie Webcam

1 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.

Contrôle à distance

RJ12 supporte le RS-422.

Connexion pour le panneau de contrôle

Ethernet prend en charge les normes 10/100/1000 BaseT. Permet un connexion direct entre le panneau et le châssis ou via le réseau.

Générateur de timecode interne

Oui

Réseau d'ordres

RJ45 pour les systèmes de réseau d’ordres tiers.

Sortie tally

Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément)

N’importe laquelle des 48 sorties SDI.

Interface pour l'ordinateur

1 x port USB-C.

Normes vidéo SD

Aucune

Normes vidéo HD

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Conformité aux normes SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 et SMPTE 2082‑10, SMPTE 2082‑12.

Échantillonnage vidéo

4:2:2

Précision des couleurs

10 bits.

Espace colorimétrique

Rec. 709, Rec. 2020

Commutation automatique SDI

Détection automatique entre le 1.5G-SDI, le 3G-SDI de niveau A et B, le 6G-SDI et le 12G-SDI.

Incrustateurs en amont

16

Incrustateurs en aval

4

Incrustateurs chroma avancés

16

SuperSource

2

Prise en charge du réseau d’ordres

Oui

Prise en charge du mix minus

Oui

Incrustateurs linéaires/en luminance

20

Incrustateur de transition (Stinger/DVE)

4 Stinger, 4 DVE.

Nombre total de couches

28

Générateurs de motifs

21

Générateurs de couleurs

2

DVEs

4

Panneau de contrôle

Commutation d’urgence sur le panneau avant, logiciel ou panneau matériel en option.

Fenêtres routables

64

Tally

Rouge pour le programme et vert pour la prévisualisation.

Libellés représentant les sources sur les fenêtres

Oui

Monitoring Multi View

4 x 16 dispositions de multi view possibles jusqu’à 64 fenêtres.

Norme vidéo du multi view

Sélection entre la HD et l’Ultra HD.

Lecteurs multimédia

4

Canaux

Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes

64

Capacité de la bibliothèque de médias pour les clips

4

Longueur de clip maximale en HD 720 pour le lecteur multimédia

3200 images

Longueur de clip maximale en HD 1080 pour le lecteur multimédia

1600 images

Longueur de clip maximale en Ultra HD pour le lecteur multimédia

400 images

Format des images fixes pour la bibliothèque de médias

PNG, TGA, BMP, GIF, JPEG et TIFF.

Format des fichiers vidéo pour la bibliothèque de médias

Séquence TGA.

Format des fichiers audio pour la bibliothèque de médias

WAV, MP3 et AIFF.

Interface

Résolution minimale du moniteur de 1366 x 768.

Panneau avant

Écran LCD HD intégré pour la vidéo, 42 boutons LED pour la configuration et la commutation d’urgence, 8 boutons source, 4 boutons de transition, 6 sélections pour le réseau d’ordres et boutons de mixage, molette pour contrôler les menus et bouton de configuration, bouton de verrouillage sur le panneau avant.

Retard de traitement

< 10 lignes.

Mixeur audio

Mixeur à 298 canaux.

Sélectionnable entre On/Off/Audio-Follow-Video.

Mesure des niveaux et crêtes.

Contrôle de gain principal.

Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Down-conversion

1 x sortie HD down-convertie sélectionnable.

Panneau de contrôle inclus

ATEM Software Control inclus gratuitement pour macOS 14.0 Sonoma, macOS 15.0 Sequoia ou version ultérieure, ainsi que Windows 10 et 11.

Mises à jour logicielles

Via le port USB ou Ethernet sur les ordinateurs Mac ou Windows. Utilitaire ATEM Setup fourni.

Configuration

Via le logiciel ATEM Software Control, à l’exception de l’adresse IP du châssis ATEM qui doit être configurée via l’utilitaire ATEM Setup connecté au châssis via USB-C.

Alimentation

2 x 100 - 240 AC interne, 50/60Hz.

Consommation d'énergie

400 W max.

Installation physique

4 unités de rack de hauteur.

Température d'utilisation

0° à 40° C (32° à 104° F)

Température de stockage

-20° à 60° C (-4° à 140° F)

Humidité relative

0% à 90% sans condensation
