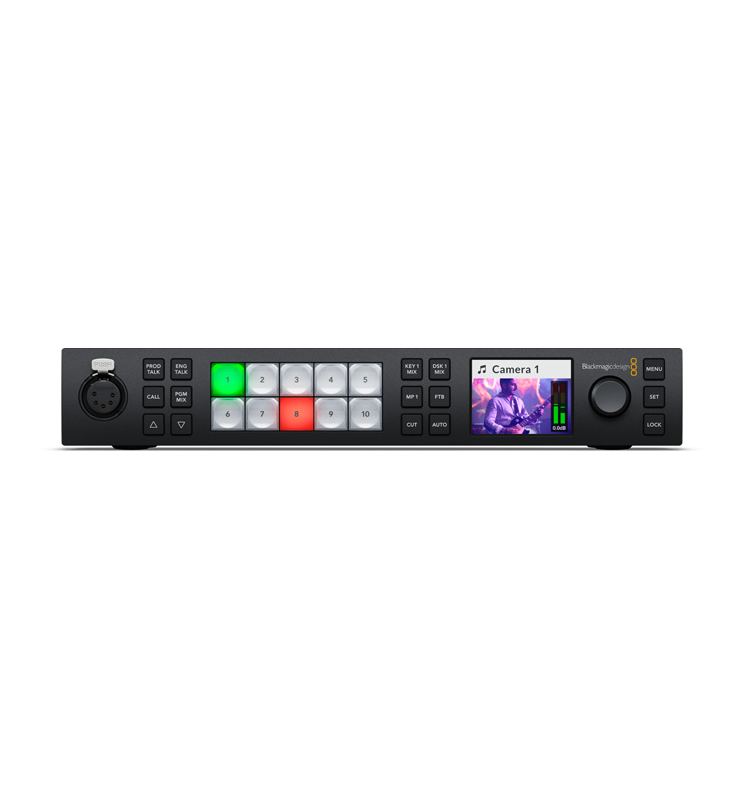

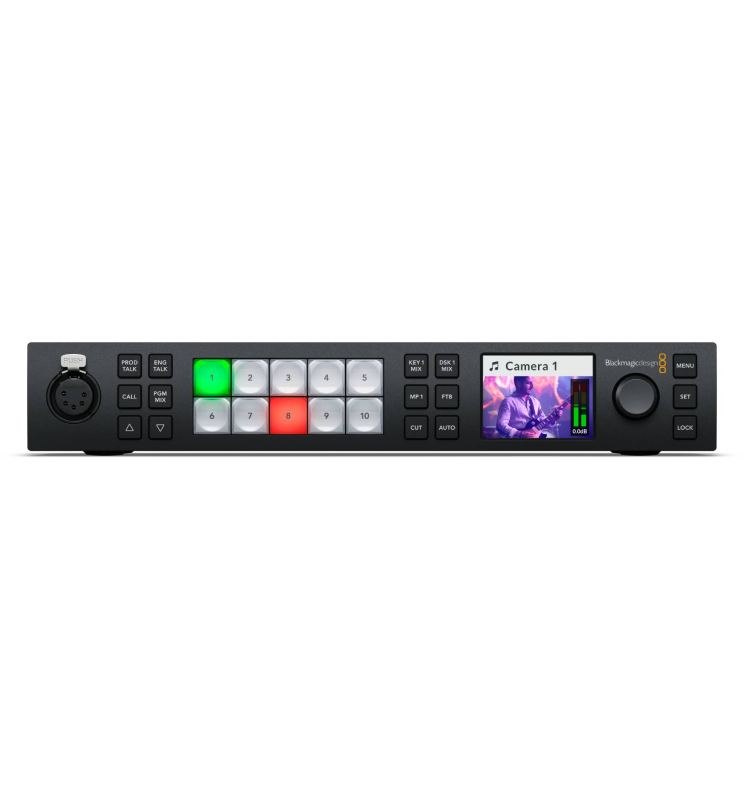

ATEM 1 M/E Constellation 4K - Blackmagic

Nombre total d'entrées vidéo

10

Nombre total de sorties vidéo

6

Débits SDI

1.5G, 3G, 6G, 12G

Nombre total d'entrées audio

2 x jack symétrique 1/4 pouce,
1 x réseau d’ordres XLR à 5 broches.

Nombre total de sorties audio

1 x réseau d’ordres XLR à 5 broches.

Entrées audio SDI

16 canaux d’audio intégré sur toutes les entrées SDI.

Sorties audio SDI

16 canaux d’audio intégré sur toutes les sorties SDI.

Connexions timecode

Aucune

Entrée de référence

Tri-Sync ou Black Burst.

Synchronisation des entrées vidéo

Sur les 10 entrées.

Convertisseurs de fréquence d'images et de format

Sur les 10 entrées.

Sorties aux SDI

N’importe quelle des 6 sorties SDI.

Sorties prévisualisation SDI

N’importe quelle des 6 sorties SDI.

Sorties programme SDI

N’importe quelle des 6 sorties SDI.

Sortie programme SDI down-convertie

1

Sortie Webcam

1 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.

Nombre de multi views

1 x 12G-SDI

Connexion pour le panneau de contrôle

Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau.

Générateur de timecode interne

Oui

Réseau d'ordres

RJ45 pour les systèmes de réseau d’ordres tiers.

Sortie tally

Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément)

Ethernet

Supporte le 10/100/1000 BASE-T.

Interface pour l'ordinateur

1 x USB-C supporte USB 2.0

Normes vidéo SD

Aucune

Normes vidéo HD

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97.
2160p30, 2160p50, 2160p59.94, 2160p60.

Conformité aux normes SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B.
SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 et SMPTE 2082‑10.

Échantillonnage vidéo

4:2:2

Précision des couleurs

10 bits.

Espace colorimétrique

REC 709, REC 2020

Commutation automatique SDI

Détection automatique entre le 1.5G-SDI, le 3G-SDI de niveau A ou B, le 6G-SDI et le 12G-SDI.

Incrustateurs en amont

4

Incrustateurs en aval

1

Incrustateurs chroma avancés

4

DVEs

1

Incrustateurs linéaires/en luminance

5

Incrustateur de transition (Stinger/DVE)

1 Stinger, 1 DVE.

Nombre total de couches

7

Générateurs de motifs

5

Générateurs de couleurs

2

Panneau de contrôle

Commutation d’urgence sur le panneau avant, logiciel ou panneau matériel en option.

Fenêtres routables

16

Libellés représentant les sources sur les fenêtres

Oui

Tally

Rouge pour le programme et vert pour la prévisualisation.

Prise en charge du réseau d’ordres

Oui

Prise en charge du mix minus

Oui

Monitoring Multi View

1 x multi view configurable en 16, 13, 10, 7 ou 4 vues. Inclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, des masques d’incrustation et du clean feed avec des libellés et indicateurs audio en option.

Norme vidéo du multi view

HD ou Ultra HD

Lecteurs multimédia

2

Canaux

Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes

20

Capacité de la bibliothèque de médias pour les clips

2 x jusqu’en 2160p60.

Longueur de clip maximale en HD 720 pour le lecteur multimédia

1600 images.

Longueur de clip maximale en HD 1080 pour le lecteur multimédia

800 images.

Longueur de clip en UHD U2160 pour le lecteur multimédia

200 images.

Format des images fixes pour la bibliothèque de médias

PNG, TGA, BMP, GIF, JPEG and TIFF.

Format des fichiers vidéo pour la bibliothèque de médias

Séquence TGA.

Format des fichiers audio pour la bibliothèque de médias

WAV, MP3 et AIFF.

Panneau avant

Écran LCD intégré de 2,2 pouces pour la vidéo, 10 boutons LED pour la configuration et la commutation d’urgence, 4 boutons source, 6 boutons pour la sélection du réseau d’ordres et le mixage, molette pour contrôler les menus et bouton de configuration, bouton de verrouillage sur le panneau avant.

Retard de traitement

< 10 lignes.

Mixeur audio

Mixeur à 28 canaux

Sélectionnable entre On/Off/Audio-Follow-Video.

Mesure des niveaux et crêtes.

Contrôle de gain principal.

Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Down-conversion

1 x selectable HD down converted output

Panneau de contrôle inclus

ATEM Software Control inclus gratuitement pour Mac 13.0 Ventura, Mac 14.0 Sonoma ou une version plus récente, et Windows 10 ou 11.

Mises à jour logicielles

Au moyen de l'USB ou d’Ethernet en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup fourni.

Configuration

Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.

Mac 13.0 Ventura,
Mac 14.0 Sonoma ou version ultérieure.

Windows 10 et 11.

Alimentation

1 x 100 - 240 AC interne.

Consommation d'énergie

90 W

Installation physique

2/3 de rack de largeur, 1 unité de rack de hauteur.

Accessoires en option

Teranex Mini Rack Shelf

Température d'utilisation

0° à 40° C (32° à 104° F)

Température de stockage

-20° à 60° C (-4° à 140° F)

Humidité relative

0% à 90% sans condensation

ATEM 1 M/E Constellation 4K

Pack de bienvenue avec un QR code pour télécharger le logiciel.

Garantie fabricant limitée à 12 mois.
