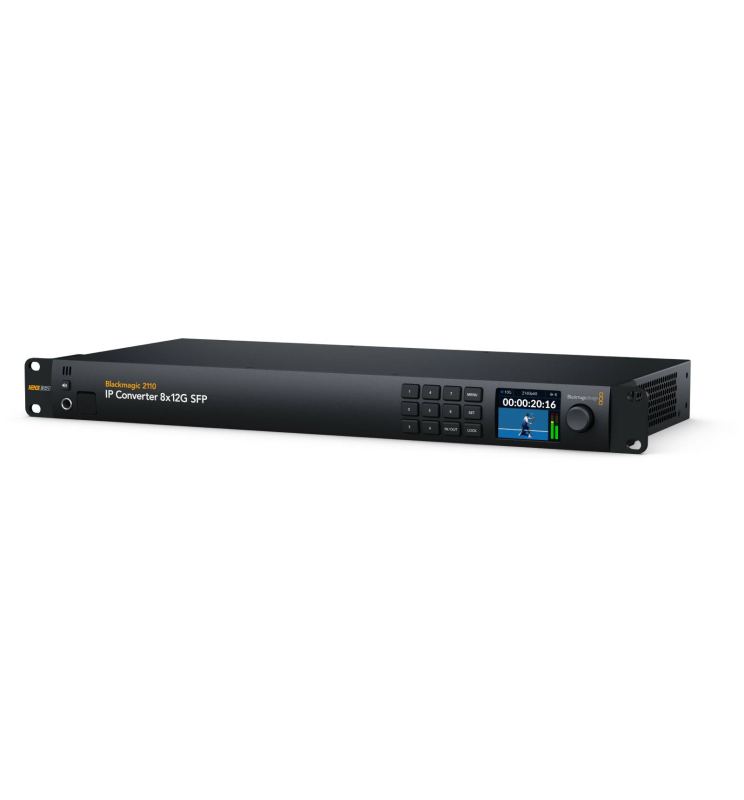

2110 IP Converter 8x12G SFP - Blackmagic

Total d'entrées SDI

9

Entrées vidéo SDI

8

SDI Main Program Inputs

1

Total de sorties SDI

9

Sorties vidéo SDI

8

SDI Main Program Outputs

1 sortie en boucle.

Débits SDI

270Mb, 1.5G, 3G, 6G, 12G.

SMPTE ST-2110 IP Video Inputs/Outputs

8 ports Ethernet 10G

Sorties audio analogiques

1 x prise pour casque de 6,35 mm

Entrées audio SDI

16 canaux d’audio intégré sur l’entrée SDI.

Sorties audio SDI

16 canaux d’audio intégré sur la sortie en boucle SDI.

SMPTE ST 2110 IP Audio Inputs

16 canaux d’audio intégré sur la vidéo IP ST-2110 via Ethernet 10G.

SMPTE ST 2110 IP Audio Outputs

16 canaux d’audio intégré sur la vidéo IP ST-2110 via Ethernet 10G.

Sorties audio analogiques

1 x prise pour casque de 6,35 mm

Prise en charge de multiples débits de données

Détection automatique de la SD, HD, Ultra HD et 4K.

Synchronisation

Oui

Ethernet

8 x prises SFP 10Gb/s prenant en charge jusqu'à 10G BASE-T pour les entrées et sorties vidéo IP SMPTE 2110.

1 x connecteur RJ‑45 1Gb/s supportant le 10/100/1000 BASE-T pour la configuration et les mises à jour du firmware.

Interface pour l'ordinateur

1 x USB-C 3.0 pour les mises à jour du firmware et la configuration.

Normes vidéo SD

Normes vidéo HD

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60.
1080PsF25, 1080PsF29.97, 1080PsF30.

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.

Normes vidéo 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI et 4Kp60 DCI.

Conformité aux normes SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084, SMPTE 2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.

Débits vidéo SDI

Les connexions vidéo SDI sont commutables entre la définition standard, 720p 1080i, 1080p, 2K DCI, Ultra HD et 4K DCI.

Précision des couleurs SDI

4:2:2

Espace colorimétrique SDI

YUV

Commutation automatique SDI

Détection automatique de la SD, HD, 2K DCI, Ultra HD et 4K DCI. Les niveaux A et B sont automatiquement détectés sur l’entrée 3G-SDI et sélectionnables sur la sortie 3G-SDI.‑

SMPTE 2110-20 (Vidéo non compressée)

IGMP v2

SMPTE 2110-21 (Mise en forme du trafic)

Émetteur : Étroit

Récepteur : Étroit, large synchrone, asynchrone

SMPTE 2110-30 (PCM)

Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Données auxiliaires)

Accès intégral à l'ensemble du stream de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage codé et les métadonnées statiques HDR.

Codec

Codec Blackmagic IP10 utilisé lors de la conversion des débits 12G-SDI en vidéo IP 2110 10G.

Protocole PTP

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

Découverte et enregistremNMOS IS-05 gestione della connessioneent NMOS IS‑04

v1.3.2

Peer-to-peer via mDNS/DNS‑SD

Gestion des connexions NMOS IS‑05

v1.1.2

NMOS BCP-002-01

Groupement naturel

NMOS BCP-004-01

Capacités du récepteur

Panneau de contrôle intégré

Panneau de contrôle avec 12 boutons, écran couleur de 2,2 pouces et molette pour le menu et les paramètres.

Mac 13.0 Ventura,
Mac 14.0 Sonoma ou version ultérieure.

Windows 10 et 11.

Alimentation

2 x entrées internes AC 100 - 240V 50/60Hz avec prise secteur IEC C14.

Consommation d'énergie

À confirmer

Température d'utilisation

5° à 40° C (41° à 104° F)

Température de stockage

-20° à 45° C (-4° à 113° F)

Humidité relative

0% à 90% sans condensation‑

Blackmagic 2110 IP Converter 8x12G SFP

Garantie fabricant limitée à 12 mois.
