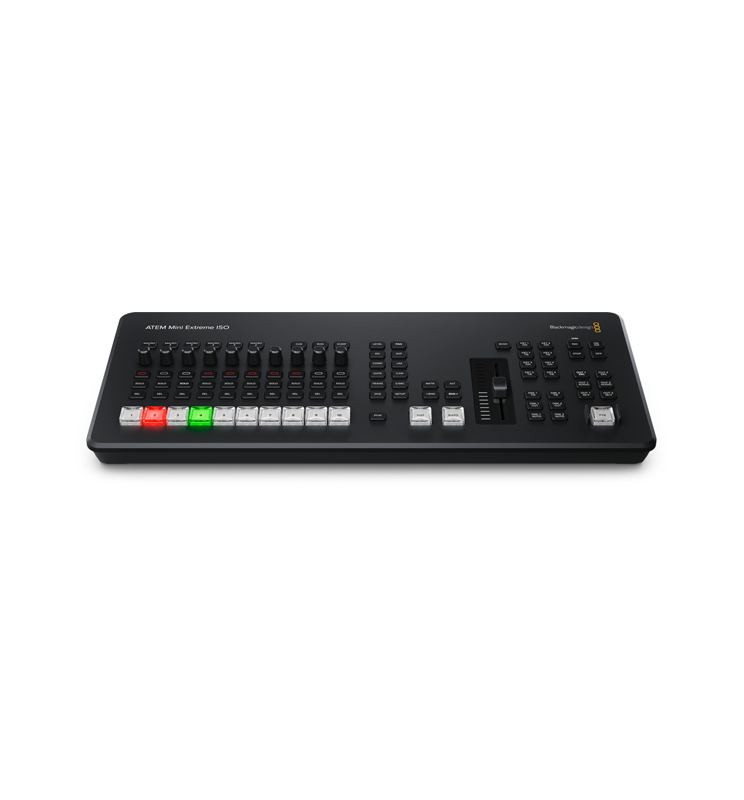

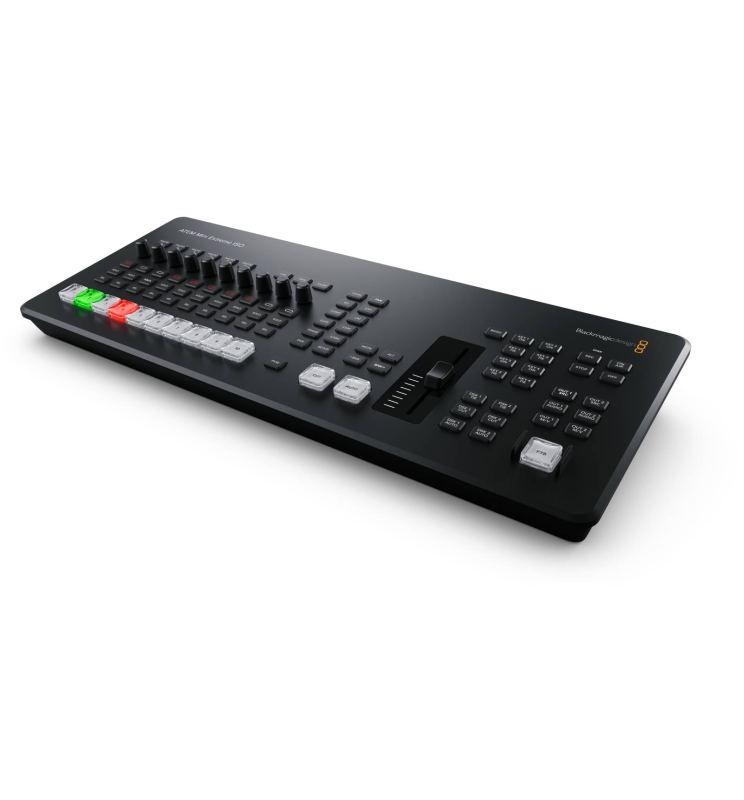

ATEM Mini Extreme ISO G2 - Blackmagic

Nombre total d'entrées vidéo

9

Nombre total de sorties

4

Nombre total de sorties auxiliaires

4

Débits SDI

1.5G, 3G

Entrées vidéo HDMI

8 x HDMI de type A, commutable en HD 10 bits.
2 canaux audio intégrés.

Sorties vidéo HDMI

3

Sorties programme HDMI

3

Nombre total d'entrées audio

2 x XLR combinés avec alimentation fantôme.
1 x BNC 32 canaux audio numérique MADI.

Nombre total de sorties audio

1 x jack de 6,35 mm pour casque

Connexion timecode

Aucune

Entrée de référence

Aucune

Synchronisation des entrées vidéo

Sur les 8 entrées HDMI et les sources distantes

Convertisseurs de fréquence d'images et de format

Sur les 8 entrées HDMI et les sources distantes

Sortie Webcam

2 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.

Nombre de multi views

1
Routable to any of the 3 x HDMI outputs, 2 x USB‑C webcam outputs or 1 x Thunderbolt output.

Connexion pour le panneau de contrôle

Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau.

Générateur de timecode interne

Oui

Sortie tally

Sur les caméras Blackmagic HDMI et à distance.

Ethernet

1 x Ethernet 1G pour le streaming simple, les panneaux de contrôle et la connexion Internet.
1 x connexion Ethernet 10G pour l’enregistrement.

Interface pour l'ordinateur

2 x connecteurs USB Type-C 3.1 Gen 1 pour l’enregistrement sur disque externe, la sortie webcam, le contrôle logiciel, les mises à jour logicielles et la connexion au panneau.
1 x Thunderbolt pour la sortie fill et key, l’entrée vidéo, la connexion Ethernet au stockage et l’alimentation.

Normes de l’entrée vidéo HD

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Normes de la sortie vidéo HD

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes de streaming vidéo

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Échantillonnage vidéo

4:2:2 YUV

Précision des couleurs

10 bits

Espace colorimétrique

Rec 709

Résolutions de l’entrée HDMI des ordinateurs

1280 x 720p 50Hz, 59.94Hz et 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 et 60Hz
1920 x 1080i 50, 59.94Hz et 60Hz

Conversion de l'espace colorimétrique

Encodeur matériel en temps réel.

Commutation automatique SDI

-

Nombre de rangées Mix Effects

1

Points de croisement directs

10

Type de bouton de point de croisement

Boutons NKK

Prévisualisation des transitions

1

Bus de sélection des sources

Configuration avec commandes multifonctions et état de la sortie audio Fairlight.

Boutons macro dédiés

6

Boutons des types de transition

Configuration avec commandes multifonctions et état de la sortie audio Fairlight.

Durée de la transition

Configuration avec commandes multifonctions et état de la sortie audio Fairlight.

Boutons d’incrustation

8

Boutons AUX

6

Levier de transition

1

Boutons d'enregistrement

2

Boutons Stream

2

Sélecteurs de transition DSK

6

Boutons Fade To Black

1 bouton NKK

Incrustateurs en amont

4

Incrustateurs en aval

2

Incrustateurs chroma avancés

Jusqu’à 4

SuperSource

1

DVEs

2

Incrustateurs linéaires/en luminance

Jusqu’à 4

Incrustateur de transition (Stinger/DVE)

DVE seulement

Générateurs de couleurs

2

Panneau de contrôle

Configuration avec commandes multifonctions et état de la sortie audio Fairlight.

Fenêtres routables

16

Tally

Rouge pour le programme et vert pour la prévisualisation.

Mixeur audio

26 entrées x mixeur à 2 canaux.
(8 HDMI+16MADI+XLR+Thunderbolt)
Sélection possible entre On/Off/Audio-Follow-Video par canal et contrôle du gain indépendant pour chaque canal.
Mesure des niveaux et crêtes. Nouvelles améliorations audio Fairlight : Compresseur, gate, limiteur, égaliseur paramétrique à 6 bandes. Contrôle de gain principal.

Entrée analogique

Connecteurs XLR combinés pour signaux stéréo symétriques

Décalage de l’entrée analogique

Jusqu’à 8 images

Alimentation pour micro

Alimentation fantôme 48V sur les entrées XLR combinées

Total des sources de streaming

Jusqu’à 8

Format des sources de streaming

Vidéo RTMP/SRT avec audio sur un réseau local ou une connexion Internet depuis des caméras Blackmagic Design compatibles acheminant les paramètres de qualité HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium ou Streaming Low.

Consultez le manuel d’utilisation pour les débits de données.

Réglage des sources de streaming

Mappées aux entrées dans les paramètres de l’ATEM Software Control.

Streaming direct

Supporte le streaming live directement via Ethernet ou par USB-C via une connexion Internet partagée à l’aide du Real Time Messaging Protocol (RTMP) et du Secure Reliable Transport (SRT).

Enregistrement direct de la vidéo et de l’audio

Logement CFexpress pour l’enregistrement
Enregistrement en réseau
Enregistrement sur USB-C

Enregistrement vidéo

8 x entrées HDMI indépendantes en tant que fichiers .mp4 H.264 jusqu’à une qualité de 70Mb/s à la norme vidéo ATEM avec audio AAC.
1 x sortie programme en tant que fichier .mp4 H.264 au paramètre de qualité du streaming, à la norme vidéo ATEM avec audio AAC.

Enregistrement audio

26 x entrées audio 2 canaux enregistrées en tant que fichiers .wav 24 bits 48KHz séparés. Comprend 1 x entrée audio analogique à 2 canaux, 8 x entrées à 2 canaux audio intégrés et 32 canaux audio MADI.

Commutation

Commutation du programme enregistrée en tant que fichier projet DaVinci Resolve .drp.

Format des supports

Compatible avec les supports formatés en ExFAT (Windows/Mac). APFS ou HFS+ (Mac).

Monitoring Multi View

Configurable en 16, 13, 10, 7 ou 4 fenêtres, dont Programme, Prévisualisation, 8 entrées HDMI, SuperSource, clean feed, lecteur multimédia, état du streaming, état de l’enregistrement et indicateurs audio.

Norme vidéo du multi view

HD

Lecteurs multimédia

2

Canaux

Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes

20 avec signaux fill et key.

Format des images fixes pour la bibliothèque de médias

200 images en 1080 HD.

Format des images fixes pour la bibliothèque de médias

PNG, TGA, BMP, GIF, JPEG et TIFF.

Format des fichiers vidéo pour la bibliothèque de médias

Séquence TGA.

Format des fichiers audio pour la bibliothèque de médias

WAV, MP3 et AIFF.

Panneau de contrôle

Panneau de contrôle intégré. Prend en charge un panneau matériel en option.
L’ATEM Software Control Panel pour Mac et Windows est inclus gratuitement.

Compatibilité panneau de contrôle

Compatible avec l’ATEM Micro Panel, les ATEM 1 M/E Advanced Panels, les ATEM 2 M/E Advanced Panels, les ATEM 4 M/E Advanced Panels, l’ATEM Camera Control Panel et l’ATEM Micro Camera Panel. L’ATEM peut aussi être configuré à l’aide de l’utilitaire Blackmagic Videohub Hardware Panel Setup pour router les sources vers les destinations avec le Videohub Smart Control Pro et le Videohub Master Control Pro.

Connexion pour le panneau de contrôle

Ethernet prend en charge les normes 10/100/1000/10G BaseT.

Ethernet offre une connexion directe entre le panneau et le châssis, ou via le réseau. Prend aussi en charge la connexion USB-C directe. Ethernet ou USB-C utilisé pour les mises à jour logicielles.

Mixeur audio

Mixeur à 58 canaux.

Sélectionnable entre On/Off/Audio-Follow-Video.

Mesure des niveaux et crêtes.

Contrôle de gain principal.

Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Contrôle caméra

Lorsqu’il est utilisé avec la plupart des caméras Blackmagic Design, l’ATEM peut contrôler la mise au point, l’iris et le zoom des objectifs compatibles ainsi que les paramètres des caméras, dont le gain, la balance des blancs, le ton, l’obturateur, le filtre ND, le correcteur colorimétrique, le tally et le démarrage/arrêt de l’enregistrement.

Panneau de contrôle inclus

ATEM Software Control inclus gratuitement pour macOS 14.0 Sonoma, macOS 15.0 Sequoia ou version ultérieure, ainsi que Windows 10 et 11.

Mises à jour logicielles

Via le port USB ou Ethernet sur les ordinateurs Mac ou Windows. Utilitaire ATEM Setup fourni.

Configuration

Via le logiciel ATEM Software Control, à l’exception de l’adresse IP du châssis qui doit être configurée par l’ATEM Switcher Utility connecté au châssis via USB.

Mac 14.0 Sonoma,
Mac 15.0 Sequoia ou version ultérieure.

Windows 10 et 11.
Windows 11 for ARM

Alimentation

1 x source d’alimentation 12V externe.

Consommation d'énergie

120 W max.

Température d'utilisation

5° à 40° C (41° à 104° F)

Température de stockage

-10° à 60° C (14° à 140° F)

Humidité relative

0% à 90% sans condensation

ATEM Mini Extreme ISO G2

Alimentation externe DC 12V

Garantie fabricant limitée à 1 an.
