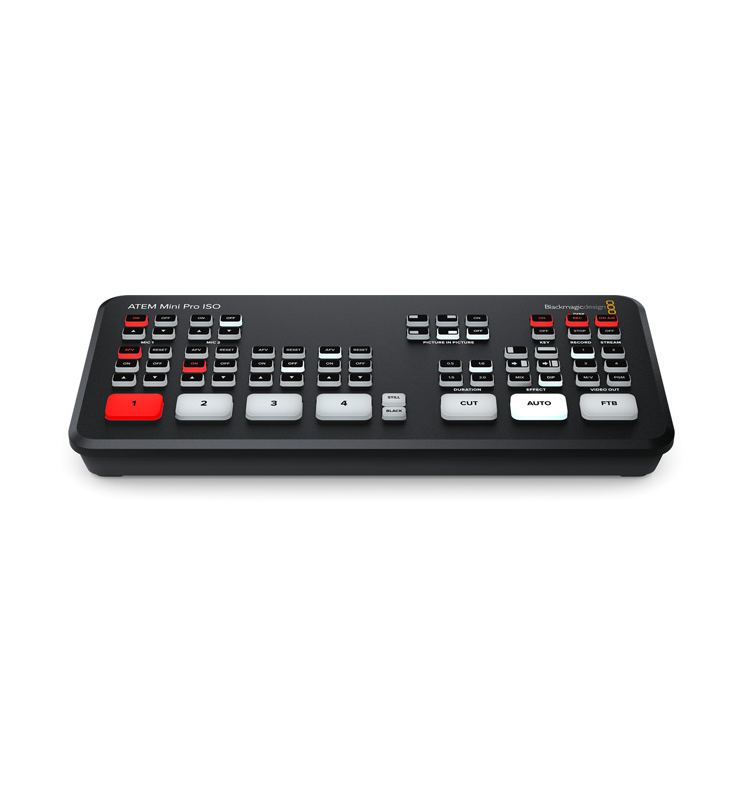

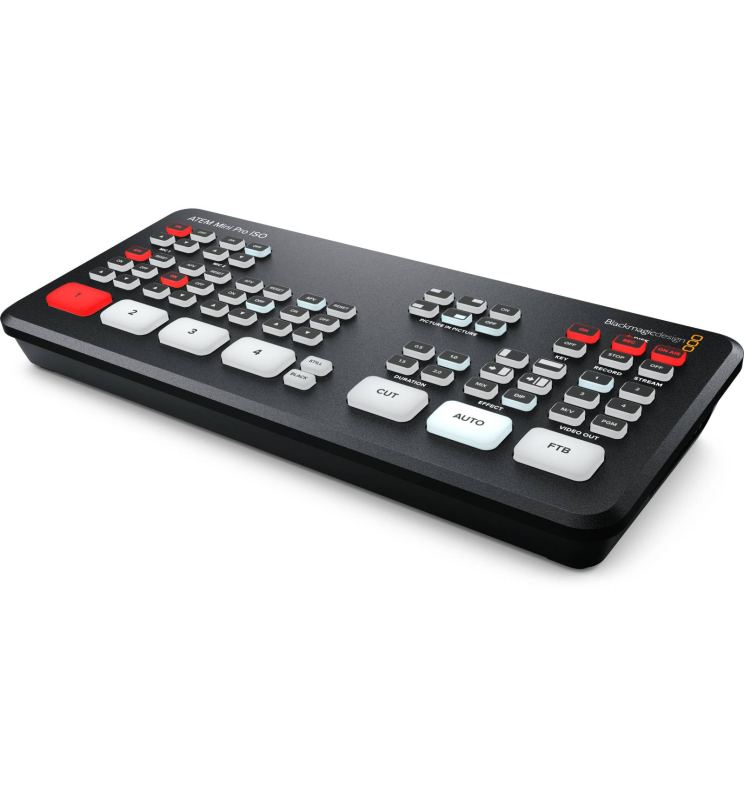

ATEM Mini Pro ISO - Blackmagic

Nombre total d'entrées vidéo

4

Nombre total de sorties

2

Nombre total de sorties auxiliaires

1

Nombre total d'entrées audio

2 x mini jack stéréo 3,5 mm

Nombre total de sorties audio

Aucune, audio intégré uniquement.

Connexion timecode

Aucune

Entrées vidéo HDMI

4 x HDMI de type A, commutables en HD 10 bits.
2 canaux audio intégrés.

Synchronisation des entrées vidéo

Sur les 4 entrées HDMI.

Convertisseurs de fréquence d'images et de format

Sur les 4 entrées HDMI.

Sorties programme HDMI

1

Ethernet

Ethernet prend en charge les normes 10/100/1000 BaseT pour le streaming en direct, le contrôle logiciel, les mises à jour logicielles et la connexion directe ou en réseau au panneau.

Interface pour l'ordinateur

1 x connecteur USB Type-C 3.1 Gen 1 pour l’enregistrement sur disque externe, la sortie webcam, le contrôle logiciel, les mises à jour logicielles et la connexion au panneau.

Normes de l’entrée vidéo HD

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Normes de la sortie vidéo HD

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes de streaming vidéo

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD

Aucune

Échantillonnage vidéo

4:2:2 YUV

Précision des couleurs

10 bits

Espace colorimétrique

Rec.709

Résolutions de l’entrée HDMI des ordinateurs

1280 x 720p 50Hz, 59.94Hz et 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 et 60Hz
1920 x 1080i 50, 59.94Hz et 60Hz

Conversion de l'espace colorimétrique

Traitement matériel en temps réel.

Incrustateurs en amont

1

Incrustateurs en aval

1

Incrustateurs chroma avancés

1

Incrustateurs linéaires/en luminance

2

Incrustateur de transition

DVE seulement.

Nombre total de couches

5

Générateurs de motifs

1

Générateurs de couleurs

2

DVE avec bordures et ombres portées

1

Interface

Résolution minimale du moniteur de 1366 x 768.

Mixeur audio

6 entrées x 2 canaux.
Sélection possible entre On/Off/Audio-Follow-Video par canal et contrôle du gain indépendant pour chaque canal.
Mesure des niveaux et crêtes. Nouvelles améliorations audio Fairlight : Compresseur, gate, limiteur, égaliseur paramétrique à 6 bandes. Contrôle master du gain.

Entrée analogique

Stéréo asymétrique

Décalage de l’entrée analogique

Jusqu’à 8 images

Impédance d’entrée

1.8k

Niveau d’entrée maximum

+6dBV

Alimentation pour micro

Disponible sur les deux connexions mini jack 3,5mm.

Streaming direct

L’ATEM Mini Pro ISO supporte le streaming live directement via Ethernet à l’aide du Real Time Messaging Protocol (RTMP).

Enregistrement direct de la vidéo et de l’audio

Port expansion USB-C 3.1 Gen 1 pour enregistrer directement sur un support externe.

Enregistrement vidéo

4 x entrées HDMI indépendantes en tant que fichiers .mp4 H.264 jusqu’à une qualité de 70Mb/s à la norme vidéo ATEM avec audio AAC.

1 x sortie programme en tant que fichier .mp4 H.264 au paramètre de qualité du streaming, à la norme vidéo ATEM avec audio AAC.

Enregistrement audio

6 x entrées audio 2 canaux enregistrées en tant que fichiers .wav 24 bits 48KHz séparés, dont 2 x entrées audio stéréo analogiques et 4 x entrées HDMI à 2 canaux audio intégrés.

Commutation

Commutation du programme enregistrée en tant que fichier projet DaVinci Resolve .drp.

Format des supports

Compatible avec les supports formatés en ExFAT (Windows/Mac) ou en HFS+ (Mac).

Monitoring multi view

1 x 10 fenêtres dont Programme et Prévisualisation configurables à gauche ou à droite, 4 entrées HDMI, lecteur multimédia, état du streaming, état de l’enregistrement et indicateurs audio.

Norme vidéo du multi view

HD

Lecteurs multimédia

1

Canaux

Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes

20 avec signaux fill et key.

Format des images fixes pour la bibliothèque de médias

PNG, TGA, BMP, GIF, JPEG et TIFF.

Panneau de contrôle

Panneau de contrôle intégré. Panneau de contrôle logiciel avec contrôle caméra inclus. Prise en charge du panneau matériel en option.

Connexion pour le panneau de contrôle

Ethernet prend en charge les normes 10/100/1000 BaseT. Ethernet offre une connexion directe entre le panneau et le châssis, ou via le réseau. L’ATEM Mini Pro ISO prend également en charge la connexion USB-C directe. Ethernet ou USB-C utilisé pour les mises à jour logicielles.

Compatibilité panneau de contrôle

ATEM Software Control Panel fourni. Également compatible avec l'ATEM 1 M/E Advanced Panel, l'ATEM 2 M/E Advanced Panel et l’ATEM 4 M/E Advanced Panel. L’ATEM Mini Pro ISO peut être configuré à l’aide de l’utilitaire Blackmagic Videohub Hardware Panel Setup pour router les sources vers les destinations avec le Videohub Smart Control Pro et le Videohub Master Control Pro.

Panneau de contrôle inclus

Panneau ATEM Software Control inclus gratuitement pour Mac 10.14 Mojave, Mac 10.15 Catalina ou une version plus récente et Windows 10 64 bits uniquement.

Mises à jour logicielles

Au moyen de l'USB ou d’Ethernet en connexion directe sur les ordinateurs Mac OS X ou Windows. Comprend l’ATEM Switcher Utility.

Configuration

Via le logiciel ATEM Software Control, à l'exception de l'adresse IP du châssis qui doit être configurée par l’ATEM Switcher Utility connecté au châssis via USB.

Mac 13.0 Ventura,
Mac 14.0 Sonoma ou version ultérieure.

Windows 10 et 11.

Alimentation

1 x alimentation externe 12V.

Consommation d'énergie

36W

Température d'utilisation

5° C à 40° C (41° à 104° F)

Température de stockage

-10° à 60° C (14° à 140° F)

Humidité relative

0% à 90% sans condensation

ATEM Mini Pro ISO

Alimentation externe DC 12 V avec fiches internationales interchangeables

Garantie fabricant limitée à 12 mois.
